ZCQF型自吸磁力驅動泵（簡稱磁力自吸泵）是將永磁聯軸器的工作原理用于離心泵的產品，設計合理，工藝良好，具有全密封，無泄漏，耐腐蝕的特點。
ZCQF型自吸磁力驅動泵（簡稱磁力自吸泵）是將永磁聯軸器的工作原理用于離心泵的新產品，設計合理，工藝良好，具有全密封，無泄漏，耐腐蝕的特點。
| 型號 | 流量 | 楊程 | 效率 | 汽蝕余量 | 進口X出口 | 自吸 | 轉速 | 功率 | 重量 | |
| m3/h | m | % | m | mm | 高度m | 時間s | r/min | kw | Kg | |
| ZCQF25-25-125 | 1.5 | 19 | 10 | 3 | 25x25 | 1 | 180 | 2900 | 2.2 | 65 |
| 3.6 | 18 | 20 | ||||||||
| 6 | 16 | 30 | ||||||||
| ZCQF40-32-125 | 5 | 22 | 35 | 3 | 40x32 | 1 | 180 | 2900 | 3 | 47 |
| 8 | 20 | 42 | ||||||||
| 12 | 17 | 40 | ||||||||
| ZCQF40-32-160 | 5 | 32 | 24 | 3.5 | 40x32 | 3 | 150 | 2900 | 4 | 160 |
| 8 | 30 | 48 | ||||||||
| 12 | 28 | 45 | ||||||||
| ZCQF50-40-125 | 8 | 22 | 35 | 3 | 50x40 | 1 | 180 | 2900 | 3 | 47 |
| 12 | 20 | 42 | ||||||||
| 15 | 17 | 40 | ||||||||
| ZCQF50-40-160 | 8 | 32 | 24 | 3.5 | 50x50 | 3 | 150 | 2900 | 4 | 160 |
| 12 | 30 | 48 | ||||||||
| 15 | 28 | 45 | ||||||||
| ZCQF50-40-200 | 8 | 47 | 24 | 3.5 | 50x40 | 3 | 150 | 2900 | 7.5 | 210 |
| 12 | 45 | 35 | ||||||||
| 15 | 43 | 32 | ||||||||
| ZCQF50-40-250 | 8 | 72 | 20 | 4 | 50x40 | 3 | 150 | 2900 | 15 | 320 |
| 12 | 70 | 26 | ||||||||
| 25 | 65 | 39 | ||||||||
| ZCQF65-50-160 | 15 | 32 | 40 | 4 | 65x50 | 3 | 200 | 2900 | 7.5 | 210 |
| 25 | 30 | 55 | ||||||||
| 35 | 27 | 48 | ||||||||
| ZCQF65-50-200 | 15 | 47 | 30 | 4 | 65x50 | 3 | 180 | 2900 | 11 | 300 |
| 25 | 45 | 42 | ||||||||
| 35 | 38 | 44 | ||||||||
| ZCQF65-50-250 | 15 | 72 | 30 | 4 | 65x50 | 3 | 180 | 2900 | 18.5 | 440 |
| 25 | 70 | 41 | ||||||||
| 35 | 65 | 42 | ||||||||
| ZCQF80-65-160 | 35 | 32 | 54 | 4.5 | 80x50 | 3 | 150 | 2900 | 11 | 284 |
| 50 | 30 | 58 | ||||||||
| 60 | 25 | 48 | ||||||||
| ZCQF580-50-200 | 35 | 47 | 45 | 4.5 | 80x50 | 3 | 180 | 2900 | 15 | 330 |
| 50 | 45 | 53 | ||||||||
| 60 | 42 | 46 | ||||||||
| ZCQF80-50-250 | 35 | 72 | 45 | 5 | 80x50 | 3 | 180 | 2900 | 30 | 550 |
| 50 | 70 | 50 | ||||||||
| 60 | 65 | 43 | ||||||||
| ZCQF100-80-160 | 65 | 32 | 54 | 6 | 100x80 | 3 | 250 | 2900 | 18.5 | 390 |
| 100 | 30 | 60 | ||||||||
| 110 | 26 | 54 | ||||||||
| ZCQF100-80-200 | 65 | 46 | 48 | 6 | 100x80 | 3 | 250 | 2900 | 30 | 500 |
| 100 | 45 | 55 | ||||||||
| 110 | 40 | 48 | ||||||||
磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便?？蓮V泛用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過率機配套。特別是易漏，易燃，易爆液體的抽送，防爆電動機選用此泵則更為理想。
本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。

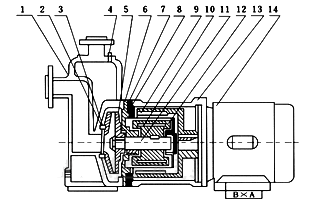

| 1.泵體 | 2.靜環 | 3.動環 | 4.加水螺栓 | 5.葉輪 | 6.密封圈 | 7.隔板 |
| 8.隔離層 | 9.外磁鋼總成 | 10.內磁鋼總成 | 11.泵軸 | 12.軸套 | 13.聯接架 | 14.電機 |
